項目背景

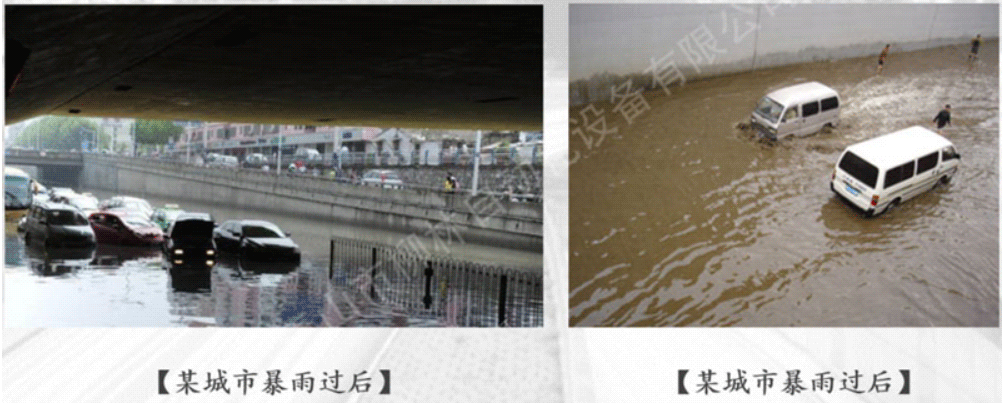

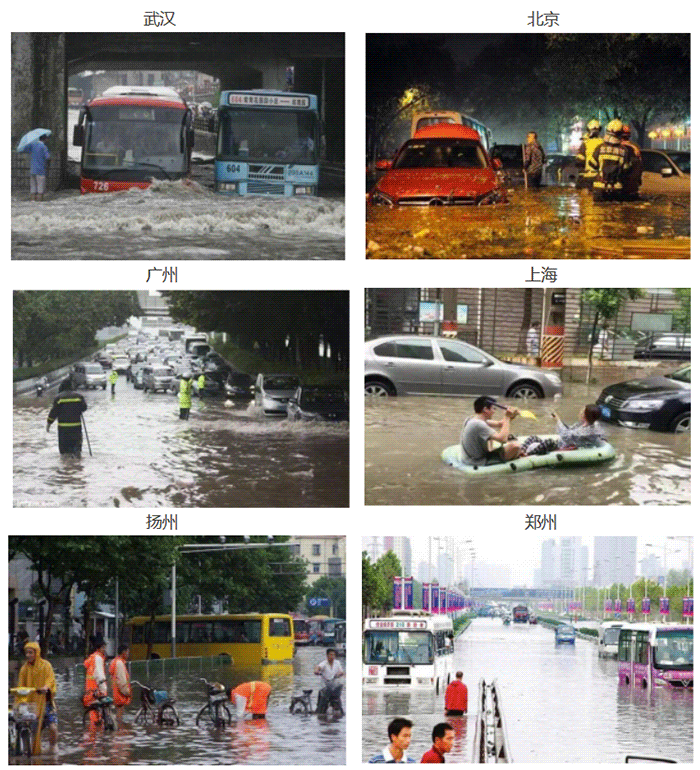

近年來，由于強降水引發的道路低洼處、下穿式立交橋和隧道產生大量積水的現象時有發生，給國家和人民帶來了巨大的經濟甚至生命損失。2020年更是不平凡的一年，疫情的陰霾還未散去，南方洪災又再次牽動了全國人民的心。因此全面掌握城市內澇狀況，實現合理排水統籌調度，最大程度降低由于暴雨造成的生命財產損失刻不容緩。

項目概述

城市道路積水實時監測系統可實現城區各低洼路段的積水水位監測并實現自動預警，可在無人值守的惡劣環境下實現全天候、長期連續在線監測。市政管理部門借助該系統可整體把握整個城區的內澇狀況，及時進行排水調度。交通管理部門通過該系統可獲取各路段的實時積水水位，可根據情況及時提醒廣大群眾出行路線，避免人員車輛等造成損失。

我司自主研發的積水監測系統由監測網站、安卓手機APP、調度指揮大屏、視頻監控、短信報警組成，從各個維度實現城市積水水位的實時監測預警，給城市管理部門提供排水調度依據，給廣大人民群眾提個醒，大大降低由于強降雨造成的道路積水給國家和人民造成的生命財產損失。

系統功能特點

 ◆實時監測

       實時采集更新現場水位計數據，實現水位的遠程監測

 ◆超限報警

      設定水位上限，水位超過上限自動報警

 ◆水位分析

       形成近24小時及月份水位趨勢圖，更加直觀的了解水位的變化走向

 ◆視頻監控

      集成現場攝像頭采集視頻，對現場真實情況實時監控

 ◆調度大屏

       將系統收集整理的實時信息、報警信息、視頻監控等各種信息以最簡明直觀的形式展示，輔助決策者更好的做出決策。

 ◆移動終端

       移動app給客戶隨時隨地監測系統水位變化提供可能。

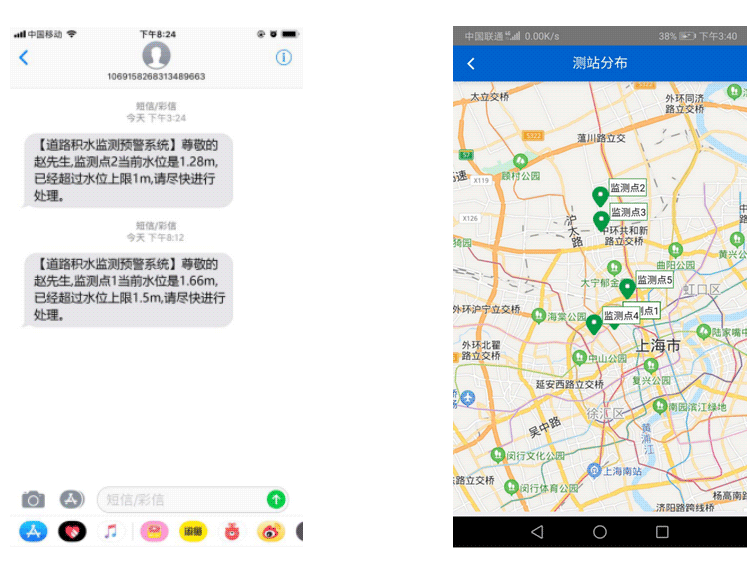

 ◆短信報警

        水位超限即時發送短信提醒，避免消息滯后延時處理造成損失。

典型案例

1.上海靜安區道路積水監測案例分享

◆現場情況及需求

建立1種監測終端：新建“城市道路積水實時預警系統”（系統名稱），系統水位及視頻監測點5個，5個水位監測采用一體式雷達水位計-A型（帶遠傳，水位監測功能），5個視頻監測點客戶采用?？低晭?G遠傳的攝像頭，采用螢石云平臺。軟件調用螢石云視頻，能夠遠程控制。

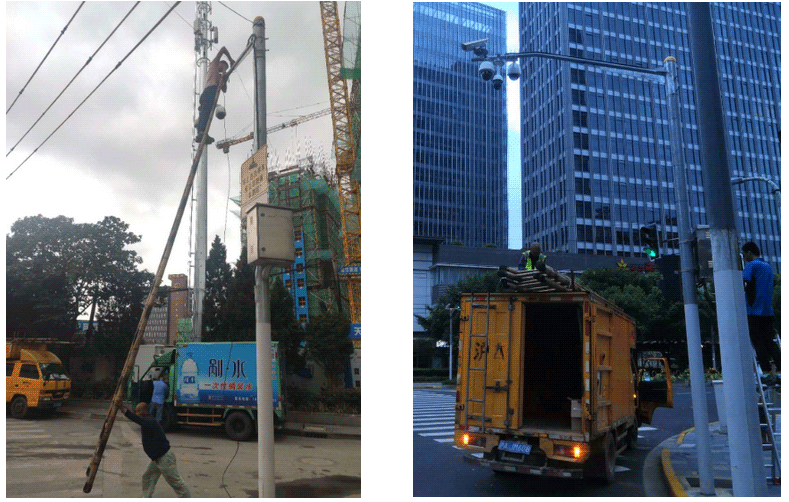

上海市靜安區計劃新建5個道路積水水位站及視頻監測站，均有市電，電池應急供電（客戶自備），各站4G信號穩定。

客戶自備阿里云空間，軟件遠程布置，軟件遠程查看現場水位和視頻。有調度大屏軟件展示。有手機APP。

◆解決方案

*監控中心及軟件

監控中心個數共1個，所在位置：阿里云（客戶自己辦理），工作模式：實時在線，監控軟件類型：BS網頁

基礎軟件：GIS地圖，實時數據、歷史數據、報表、報警、視頻查看、后臺管理，短信報警，監測點組態顯示；

調度大屏管理軟件：支持地圖顯示，關鍵點數據顯示，預警提示，曲線，柱狀圖，站點視頻；

手機APP：實時數據、歷史數據。

*通信及組網

通信協議：透傳，一體式雷達水位計-A型（帶遠傳，水位監測功能）

通信網絡： 4G（全網通）

組網模式：公網專線（中心固定IP），阿里云(客戶申請)

*現場監控設備及儀表

監控設備：一體式雷達水位計-A型，4G海康威視攝像頭（客戶自備）

其他設備：我方提供軟件和一體雷達水位計，攝像頭等其他附件客戶自備

2.沈陽市渾南區道路積水監測案例分享

◆供電方面

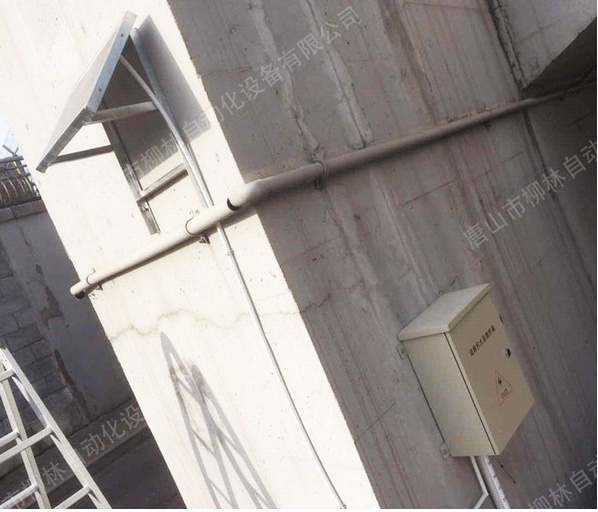

考慮到監測道路積水市電走線不方便，選擇了太陽能供電，根據當?shù)厝照諘r長調整了太陽能電池板的傾斜角度；

◆核心設備

道路積水監測終端內部采用我公司的遙測終端機MGTR-W系列，現場液位計根據實際情況采用4-20mA投入式、超聲波水位計或雷達液位計，液位計將監測到的數據通過4-20mA或者RS485傳給遙測終端機，之后遙測終端機將數據通過4G/GPRS網絡上傳到監控中心，監控中心的LED顯示屏可顯示每個監測地點的實時數據，每個監測地點也可以樹立LED屏幕對附近低洼地帶情況進行展示，讓老百姓及時掌握積水情況，避免損失。

◆上位機軟件

選用了我公司的物聯網云平臺系統，軟件為B/S架構,監測中心只需有固定IP，服務器，顯示器，打印機等設備。
監控中心的上位機監測軟件可實時監測低洼路段或橋下積水的深度，超限時自動報警，管理人員可以提前做出預防措施，封鎖道路，避免車輛駛?cè)氲屯萋范螌?dǎo)致車輛人員被淹沒；

監測軟件也可以進行數據匯總，并支持打印功能，管理人員可將數據打印出來，查看每年/每季度/每月低洼路段或橋下的積水情況，從而增加排水設施，改善城市排水方案。

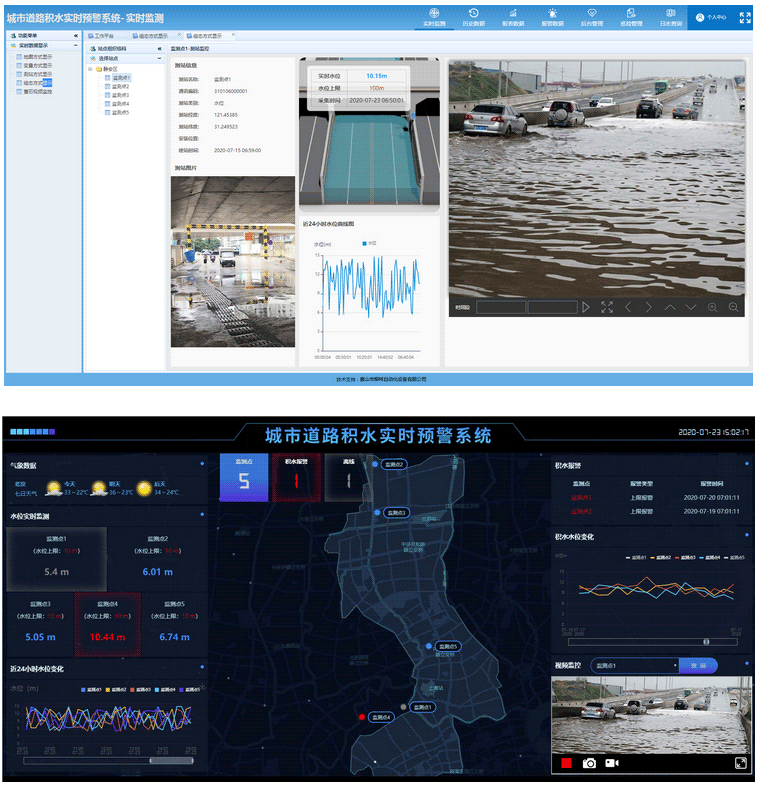

軟件截圖
