產品簡介

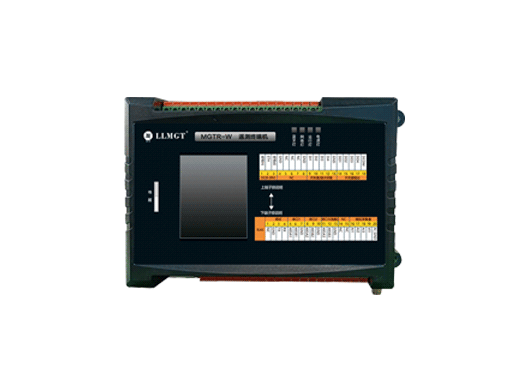

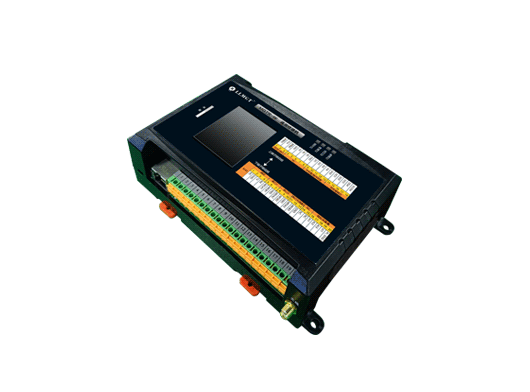

MGTR-W5121A 5G 遙測終端機是工業級高性能、Linux操作系統的5G智能終端，為遠距離設備的智能監測、智能分析等應用提供數據傳輸通道。支持LTE/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多種制式；同時支持WIFI、藍牙的近距離無線通信。以及GPS/GLONASS/北斗多種制式衛星定位；擁有多個數據采集接口，包括3組RS485接口，4組AI采集接口，4組DI采集接口，2路繼電器控制，1路RJ45(10M/100M）自適應網口，可配置一組攝像頭，進行圖像、視頻采集，分析。
       該終端可以廣泛用于石油、鐵路、電力、水利、熱力、金融、氣象等行業需要數據無線傳輸?shù)膱龊希⒅С钟芯€通訊，做到安全冗余有保障。

產品功能

通信功能：5G全網通，向下兼容4G/3G/2G通訊，北斗通訊及有線網口，支持LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多種制式。

采集功能：采集壓力、溫度等變送器的標準信號；采集流量計的流量數據；采集水泵或閥門的運行狀態、設備供電狀態和箱門開關狀態。采集蓄電池電壓。

控制功能：結合我公司研發的配套軟件可遠程控制水泵、閥門等控制設備。

顯示功能：支持一體式3.5寸液晶顯示屏（標配2.4寸），支持采集數據實時顯示。

遠程管理功能：支持通過遠程網絡進行遠程參數設置、程序升級。

支持?jǐn)?shù)據疊加：支持在視頻圖像上疊加實時監測數據、采樣時間等。該功能無需另外增加視頻疊加器，無需平臺處理，并及時上傳監管平臺。

定位功能：支持GPS/GLONASS/北斗多種制式衛星定位。

WIFI功能：與具有WIFI功能的儀表設備無線連接，及WIFI手機設參，內置Web服務器，無需安裝APP，并可作為WIFI熱點使用。

支持各種協議：持上傳四川，云南，湖南，江西，浙江、重慶、福建、廣東等省平臺，及其它各省份協議定制。

加密傳輸功能：支持?jǐn)?shù)據進行加密傳輸，包括PC端加密證書下載，以及TCP/IP層數據加密（特殊行業應用，訂貨時提前說明）。

產品特點

1、工業級標準配置：產品全部采用高品質工業級標準器件，整體運行穩定可靠。

2、高集成化：采用四核ARM Cortex-A7高速處理器，集成Linux系統、WIFI和藍牙功能以及GNSS于一體，是一款高度集成化的一體式5G 智能設備。

3、全網通：各網絡制式的全面覆蓋，全面兼容移動、聯通、電信的5G、4G、3G、2G網絡。

4、操作便捷：內置Web服務器，所有設置操作為交互式網絡界面配置，直觀、方便。

5、多種網絡連接方式：WIFI、藍牙、網口、無線網絡四種傳輸方式，自由切換（根據需要，可定制短信傳輸）。

6、支持各種協議：支持SL/T427-2021《水資源監測數據傳輸規約》、SL/T651《水文監測數據通信規約》采集協議上傳、SZY206《水資源監測數據傳輸規約》、環保212協議上傳以及透傳方式數據上傳。

產品參數

1、電源

主板供電：12V DC/2A(可選其他電壓DC8~28V)

功率：≤1.45W

峰值電流：≤200mA/12V

靜態值守電流：≤100mA/12V

2、采集功能

RS485：3路，用于連接通訊儀表。
       AI采集：4路，3路出廠默認為（4～20）mA，1路出廠默認采集電池電壓。
       DI采集：4路，用于開關量狀態采集。
       PWM控制：4路，外接繼電器/接觸器用于閥門/水泵的打開/關閉。
       網口：1路，10～100M標準，用于和上位機通訊、連接網口攝像頭和設置參數

3、設備接口

天線接口：50歐姆/SMA-K（陰頭）

SIM卡：3V/1.8V

SD卡：支持32G本地存儲（選配）

4、工作環境

工作溫度：-35℃～+65℃ （顯示產品受液晶的局限性導致溫度不能過高或過低）。

存儲溫度：-30℃～+80℃（顯示產品受液晶的局限性導致溫度不能過高或過低）。

相對濕度：0～95%RH（40℃凝露）

5、通訊環境

支持中國移動、聯通、電信LTE/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多種制式。

6、安裝

安裝方式及安裝尺寸：標準DN35導軌安裝      壁掛式安裝（168mm*90mm，Φ4mm*4）

外形尺寸：179mm*109mm*47mm
