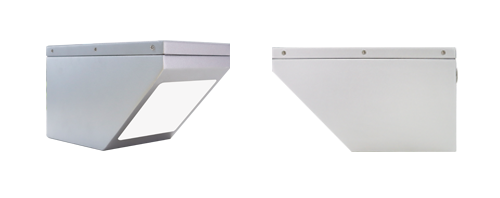

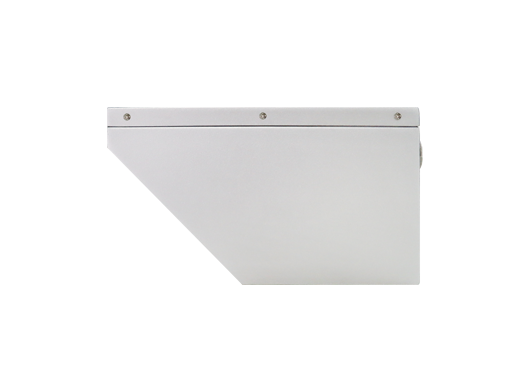

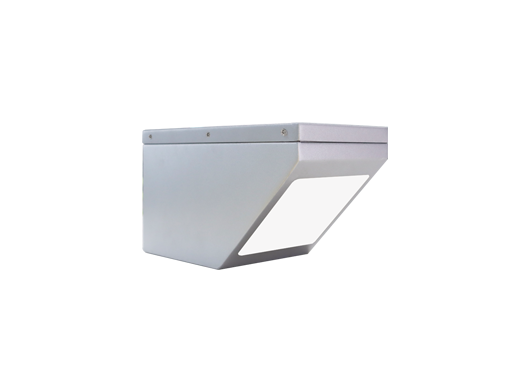

產品簡介

MGTR-S5170系列雷達流量計集高精度水位檢測，流速檢測及流量計算功能于一體，支持集成4G/NB-IoT無線網絡通訊，實現整機云部署。雷達采用線性調頻連續波（FMCW）體制，通過對發射信號和回波信號相參接收，形成與距離成比例關系的差頻信號，采用信號處理和高精度頻譜估計等技術手段來實現液位及流速的高精度測量，內部集成流量計算模型，具有高精度、智能化、抗干擾、低功耗、安裝方便、免維護等特點。可廣泛應用于明渠、河道、涵洞、排污管道等場景的流量遠程監控。

功能特點

?  一體化設計，實現流速、水位數據的采集，存儲，計算和傳輸功能
?  非接觸式測量，無機械磨損，使用壽命更長
?  基于CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區
?  5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度
?  低流速測量：產品最低能測量0.1m/s的超低流速度
?  ±3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷
?  平面微帶陣列，與傳統的雷達水位計相比，即使天線有大量水珠附著，或由于天氣寒冷天線上形成結霜和結冰，高頻雷達也能夠完全穿透、可靠測到流量。
?  啟動快，功耗低，保證太陽能供電情況下，穩定可靠地工作
?  產品具有水利部水文儀器及巖土工程儀器質量監督檢驗測試中心出具的檢測報告

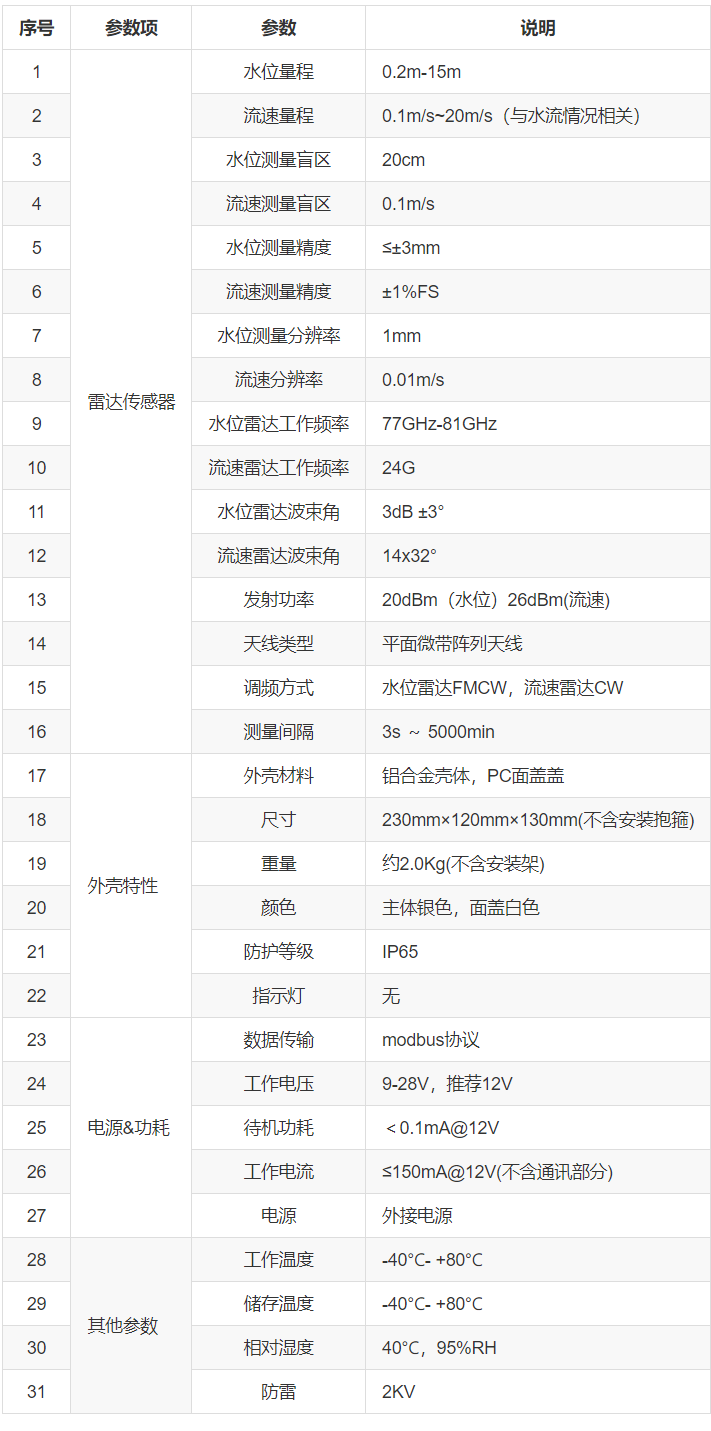

技術參數

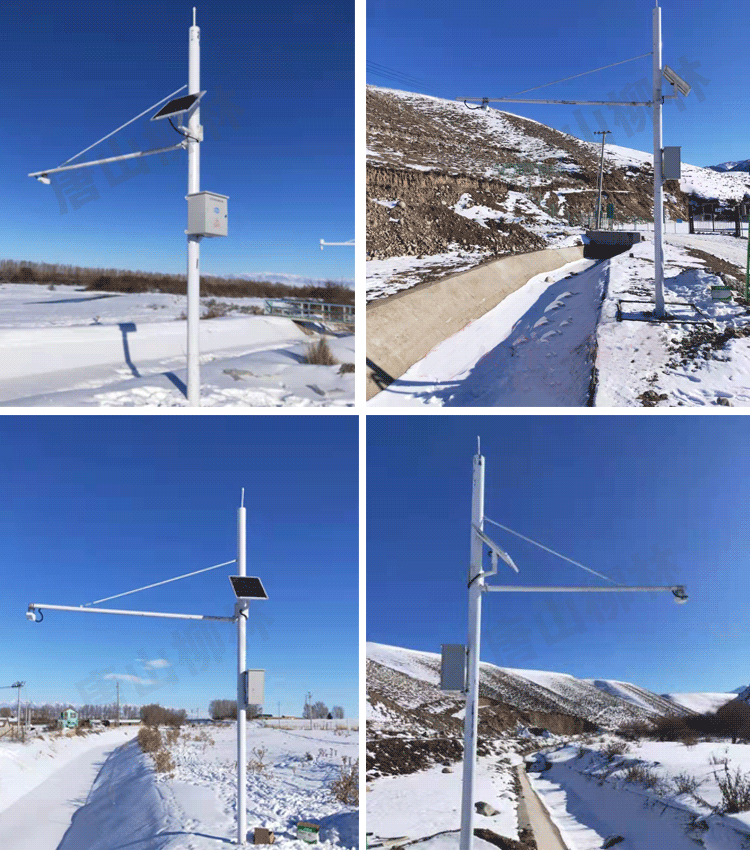

安裝現場
